法蘭蝶閥
您當前的位置:首頁 >> 閥門產品中心 >> 蝶閥 >> 法蘭蝶閥

手動法蘭式伸縮蝶閥

手動法蘭式伸縮蝶閥適用于溫度≤80℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。其主要特點為:

設計新穎,合理,結構獨特,重量輕,操作方便,啟閉迅速;

伸縮蝶閥除了能作調節和截流作用,補償管道溫差所產生的熱脹冷縮功能外,還能為安裝更換、維修提供方便;

密封部位可調節更換,密封性能可靠等特點。


在線咨詢
021-66861950

手動法蘭式伸縮蝶閥 介紹

采用標準

設計標準:GB/T12238-1989
 法蘭連接尺寸:GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
 壓力試驗:GB/T 13927-1992; JB/T 9092-1999

主要技術參數

公稱通徑DN50~2000
公稱壓力PN0.61.01.6
試驗壓力強度實驗0.91.52.4
密封實驗0.661.11.76
氣密封實驗0.60.60.6
使用溫度≤80℃
適應介質空氣、水、蒸汽、煤氣、油品等
驅動形式手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱材料
閥體鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈橡膠、聚四氟、聚內脂、不銹鋼
閥桿2Cr13、不銹鋼、鉻鉬鋼
伸縮管鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料柔性石墨

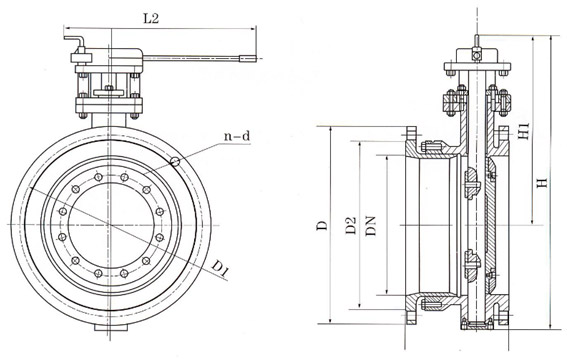

SDt/d(H.F.X)-(6、10、16)系列手動法蘭式伸縮蝶閥結構示意圖


SDt/d43(H.F.X)-(6、10、16)系列手動法蘭式伸縮蝶閥 連接尺寸

公稱通徑外形尺寸(參考值)法蘭尺寸和螺栓尺寸(標準值)
HH1設計最大長度L設計最小長度L設計長度LL20.6MPa1.0MPa1.6MPa
毫米英寸DD1D2n-dDD1D2n-dDD1D2n-d
502325240163138151265140110884-14165125994-18165125994-18
6521/23402501881521702651601301084-141851451184-181851451184-18
8033552551921621773201901501244-182001601328-182001601328-18
10044002752151752053202101701444-182201801568-182201801568-18
12554353002301852153402402001768-182502101848-182502101848-18
15064553102401962253902652251998-182852402118-222852402118-22
