Z973X電動漿液閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量，從一些技術細節著手，完善了電動漿液閘閥的綜合性能。電動漿液閘閥具有剛性好，流阻系數小、設計合理、結構緊湊，通道流暢等優點，密封可靠、操作輕便靈活。電動漿液閘閥廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。電動漿液閘閥適合于造紙行業在管道上作調節和節流使用。
特點
采用對夾式結構，體積小，重量輕。
完全敞開的通道，可以防止介質在閥內沉積。
新研制的U型封存圈，可發保證閥門的良好密封性。
閘板的外密封 性，則是通過嵌在閥體內只有彈性的密封條來實現，并可借助f螺釘，壓板進行調整。
流阻小。
安裝裝維修方便。

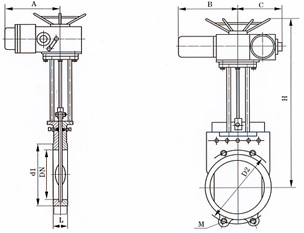

結構示意圖
主要性能規范
| 公稱壓力PN | 密封試驗 | 殼體試驗 | 工作溫度 | 適用介質 |
|---|---|---|---|---|
| 0.6MPa | 0.66MPa | 0.9MPa | -10℃～120℃ | 泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質 |
| 1.0MPa | 1.5MPa | 1.5MPa |
主要外形及連接尺寸
| DN | L | D2 | D1 | H | L0 | L1 | L2 | |
|---|---|---|---|---|---|---|---|---|
| 0.6 | 1.0 | |||||||
| 50 | 48 | 48 | 125 | 100 | 600 | |||
| 65 | 48 | 48 | 145 | 120 | 670 | |||
| 80 | 50 | 50 | 160 | 135 | 680 | |||
| 100 | 50 | 50 | 180 | 155 | 700 | |||
| 125 | 50 | 50 | 210 | 185 | 720 | |||
| 150 | 60 | 60 | 240 | 210 | 790 | |||
| 200 | 60 | 60 | 295 | 265 | 850 | |||
| 250 | 70 | 70 | 350 | 320 | 1100 | |||
| 300 | 70 | 80 | 400 | 368 | 1180 | |||
| 350 | 80 | 90 | 460 | 428 | 1280 | |||
| 400 | 80 | 120 | 515 | 482 | 1460 | |||
| 450 | 90 | 120 | 565 | 532 | 1600 | |||
| 500 | 90 | 130 | 620 | 585 | 1800 | |||
| 600 | 140 | 140 | 725 | 685 | 2100 | |||
| 700 | 140 | 140 | 840 | 800 | 2300 | |||
| 800 | 190 | 190 | 950 | 905 | 2500 | |||
| 900 | 203 | 203 | 1050 | 1005 | 2700 | |||
| 1000 | 216 | 216 | 1160 | 1115 | 2900 | |||
| 1200 | 254 | 254 | 1380 | 1325 | 3400 | |||
