YT43H/Y型高靈敏度大流量蒸汽減壓閥屬于 先導式活塞減壓閥。由主閥和導閥兩部分組成，主閥主要由閥座、閥瓣、活塞、缸套、彈簧零件組成。導閥主要由閥座、閥瓣膜片、彈簧、調節彈簧等件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構，改變了密封形式，加大了過流面積等等，從而在提高蒸汽管路、流量、壽命等方面大大改善了性能。YT43H/Y型高靈敏度大流量蒸汽減壓閥主要用于蒸汽管路，適用于流量變化大，進口壓力變化大的蒸汽管路。
適用范圍
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

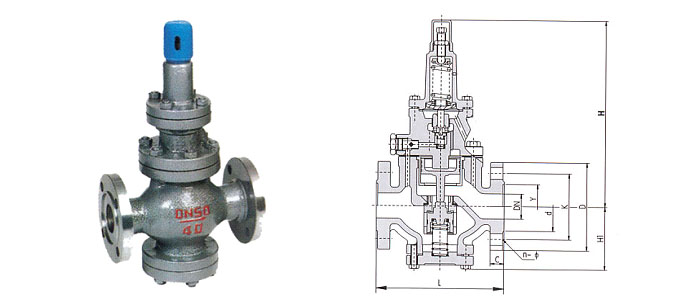

結構示意圖
主要零件材料
| 零件名稱 | 零件材料 |
|---|---|
| 閥體、閥蓋、底蓋 | WCB |
| 閥座、閥瓣 | 2Cr13 |
| 缸套、活塞 | 鋁鐵鑄銅 |
| 膜片 | 1Cr18Ni9Ti |
| 導閥座、導閥桿 | 2C13 |
| 主閥彈簧 | 50CrVA |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
主要技術參數
| 公稱壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 殼體試驗壓力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
| 密封進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(MPa) | 0.04-1.0 | 0.05-1.6 | 0.08-2.5 | 0.2-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(MPa) | GB12246-1989 | |||||
| 流量特性偏差(MPa) | GB12246-1989 | |||||
| 最小壓差(MPa) | 0.07 | 0.1 | 0.15 | 0.3 | 0.5 | 0.8 |
| 滲漏量 | GB12245-1989 | |||||
*：殼體試驗不包括膜片、閥蓋
連接形式
法蘭式：RF FM RJ 執行標準：JB79 Gb9113 ANSI B16.5
流量系數（Cv）
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cv | 24 | 30 | 50 | 85 | 130 | 190 | 300 | 480 | 680 | 925 | 1150 | 1900 |
外形尺寸（近似值）(PN1.6-4.0)
| 公稱通徑DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | H1 | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 265 | 85 |
| 20 | 160 | 180 | 265 | 85 |
| 25 | 180 | 200 | 280 | 95 |
| 32 | 200 | 220 | 280 | 95 |
| 40 | 220 | 240 | 290 | 105 |
| 50 | 250 | 270 | 300 | 130 |
| 65 | 280 | 300 | 315 | 145 |
| 80 | 310 | 330 | 330 | 170 |
| 100 | 350 | 380 | 405 | 200 |
| 125 | 400 | 450 | 450 | 225 |
| 150 | 450 | 500 | 485 | 265 |
| 200 | 500 | 550 | 570 | 290 |
| 250 | 650 | 640 | 325 | |
| 300 | 800 | 740 | 360 | |
| 350 | 850 | 810 | 395 | |
| 400 | 900 | 950 | 430 | |
| 500 | 950 | 1080 | 500 | |
外形尺寸（近似值）(PN6.4-16.0)
| 公稱通徑DN | 外 形 尺 寸 | |||
|---|---|---|---|---|
| L | H | H1 | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 280 | 100 |
| 20 | 180 | 200 | 280 | 100 |
| 25 | 200 | 220 | 300 | 115 |
| 32 | 220 | 230 | 300 | 115 |
| 40 | 240 | 240 | 315 | 130 |
| 50 | 270 | 300 | 340 | 135 |
| 65 | 300 | 340 | 355 | 150 |
| 80 | 330 | 360 | 370 | 175 |
| 100 | 380 | 450 | 205 | |
| 125 | 450 | 510 | 235 | |
| 150 | 500 | 555 | 275 | |
| 200 | 550 | 640 | 300 | |
| 250 | 650 | 720 | 335 | |
| 300 | 800 | 830 | 375 | |
| 350 | 850 | 880 | 410 | |
| 400 | 900 | 1020 | 445 | |
| 500 | 950 | 1080 | 515 | |
