Z41明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。
主要技術參數
公稱壓力：1 0～2 5MPa
公稱通徑：50--400mm
工作溫度：O～80℃
適用介質：水、油、氣等
法蘭標準：GB／T 17241.6 GB9113
試驗標準：GBl3927 APl598

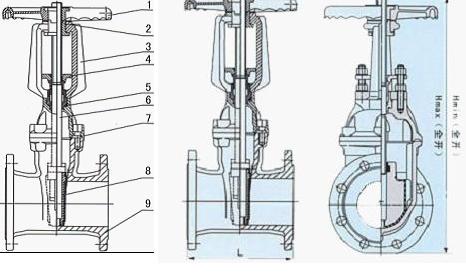

結構示意圖
主要零部件材料
| 序 號 | 零件名稱 | 材 質 |
|---|---|---|
| 1 | 手 輪 | 可鍛鑄鐵 |
| 2 | 閥桿螺母 | 銅合金 |
| 3 | 支 架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 4 | 壓 蓋 | 球墨鑄鐵、鑄鋼 |
| 5 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 6 | 閥 桿 | 不銹鋼 |
| 7 | 中口墊 | 丁腈橡膠、三元乙丙 |
| 8 | 閘 板 | 球墨鑄鐵+三元乙丙或丁腈橡膠 |
| 9 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
主要連接外型尺寸 單位mm
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin （全關） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1109 | 1300 | 1380 |
| Hmix （全開） | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
安裝事項
明桿閘閥的手輪、手柄以及傳動結構是不允許做起吊使用，并且嚴禁碰撞，避免破損;
明桿閘閥應該垂直安裝，就是將閥桿安置在垂直位置，手輪放在頂端;
帶有旁通閥的明桿閘閥在使用前應該先將旁通閥打開;
帶有傳動機構的閘閥要按照指定的安裝說明書進行安置;
如果經常使用明桿閘閥，最少每個月就要進行清洗、潤滑一次。
