981-3蒸汽疏水閥在管路停止運行后可完全排除凝結水，防凍，抗水擊、抗污及排污性能好，同時閥門出口端壓力高于進口端時，疏水閥能自動關閉．可代替止回閥。
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 碳鋼 |
| 閥蓋 | 碳鋼 |
| 閥座 | 不銹負 |
| 閭瓣 | 不銹鋼 |
| 密封目球 | 不銹鋼 |
| 雙金屬片 | 不銹熱金屬 |
| 彈簧 | 不銹鋼 |
| 過濾器 | 不銹鋼 |
| 型號 | BNF1 | BNF2 |
|---|---|---|
| 工作壓力(MPa) | 0.01 | 0.3-0.8 |
| 工作溫度（℃） | 220 | 220 |
| 最大排量（kg/h） | 2100 | 500-3000 |
| 工作介質 | 蒸汽、凝結水 | |
| 型號 | BMF1 | BNF2 | |||||
|---|---|---|---|---|---|---|---|
| 連接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | |
| 通徑 | 15 | 20 | 25 | 15 | 20 | 25 | |
| 外形尺寸 | L | 100 | 105 | 105 | 100 | 105 | 105 |
| W | 63 | 63 | 63 | 63 | 63 | 63 | |
| 重量 | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | |

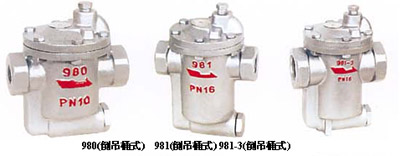

| 型號 | 981-3 | 981 | 980 |
|---|---|---|---|
| 連接尺寸 | 15．20．25 | 15．20．25 | 15．20．25 |

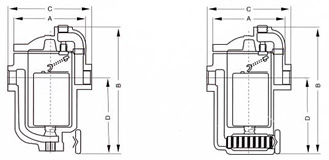

| Amm | 100 | 100 | 100 |
| Bmm | 190 | 190 | 190 |
| Cmm | 127 | 127 | 127 |
| Dmm | 100 | 100 | 100 |
| 螺栓數量 | 6 | 6 | 6 |
| 最大充許壓力及溫度 | 1.7MPa 232c | 1.7MPa 232c | 1.7MPa 232c |
| 最大工作壓力 | 1.7 | 1.7 | 1.7 |
